熱追蹤系統是什麼？管線熱追蹤工程完整介紹

熱追蹤系統是什麼？管線熱追蹤工程完整介紹

在工業生產、化學製程、石化產業、食品加工、能源設備與半導體製造等領域中，許多管線都需要維持特定的溫度，才能確保流體正常輸送與製程穩定。如果管線溫度過低，可能造成液體凝結、結晶、黏度增加，甚至導致管線堵塞與設備異常。因此，「熱追蹤系統」便成為工業管線溫度控制的重要工程之一。

熱追蹤系統主要透過加熱元件、溫度感測器、控制設備與保溫材料，讓管線維持在設定的溫度範圍內。尤其在低溫環境、長距離輸送或對溫度高度敏感的製程中，完整的管線熱追蹤工程更能降低設備故障與製程中斷的風險。

本文將從熱追蹤系統的基本原理、常見類型、管線熱追蹤工程流程、應用產業，以及如何搭配各類工業儀表與自動化設備進行完整的溫度管理，帶你深入了解熱追蹤系統的重要性。

一、熱追蹤系統是什麼？

熱追蹤系統（Heat Tracing System）是一種用於維持管線、儲槽、閥件或設備溫度的加熱控制系統。簡單來說，就是在需要維持溫度的管線外部設置熱源，再搭配溫度控制與感測設備，使管線保持在適合的工作溫度。

工業製程中的管線可能輸送水、油品、化學液體、氣體或其他特殊流體，而不同介質對溫度都有不同需求。例如某些液體在低溫環境下容易凝結或增加黏度，某些化學物質則需要維持特定溫度才能保持穩定。

因此，熱追蹤系統並不是單純「把管線加熱」，而是透過精確的溫度控制，讓整個製程維持穩定。

一般完整的熱追蹤系統可能包含：

1. 電熱帶或電熱線
2. 溫度感測器
3. 溫度控制器
4. 電源與配電設備
5. 保溫材料
6. 控制盤與相關儀表設備
7. 警報與監控系統

透過這些設備互相配合，可以依照實際製程需求進行自動加熱與溫度調節。

二、為什麼工業管線需要熱追蹤？

管線在輸送流體時，溫度會受到環境溫度、管線長度、管徑、流體特性與保溫條件等因素影響。當熱量持續散失，就可能造成管線內介質溫度下降。

例如在冬季或低溫環境中，水管可能有結冰風險；化學液體可能因為溫度降低而產生結晶；高黏度油品則可能因為流動性降低，使泵浦負載增加。

熱追蹤系統主要可以達到以下幾項目的：

1. 維持製程溫度

透過加熱元件補充管線散失的熱量，讓介質維持適當溫度。

2. 防止結冰與凝結

對於水、溶液或特定化學液體而言，維持最低溫度可以降低結冰、凝結與固化問題。

3. 防止化學物質結晶

部分化學原料在溫度降低時容易產生結晶，進而造成管線堵塞，因此需要透過熱追蹤保持流動性。

4. 維持流體黏度

部分油品與高黏度液體需要在特定溫度下才能保持良好流動性，熱追蹤可以協助提升輸送穩定度。

5. 提高製程穩定性

穩定的管線溫度可以減少製程波動，使後續設備與生產流程更加穩定。

三、常見的熱追蹤系統類型

目前工業領域常見的熱追蹤方式，可依熱源與控制方式分成不同類型。

電伴熱系統

電伴熱是目前相當常見的熱追蹤方式，主要利用電能轉換成熱能，透過電熱帶或電熱線對管線進行加熱。

電伴熱具有安裝彈性高、控制容易及適合不同管線配置等優點，因此廣泛應用於工廠、化工設備、石化管線與製程設備。

蒸汽熱追蹤

蒸汽熱追蹤則是利用蒸汽提供熱能，通常應用於具有蒸汽系統的工業廠區。

這類系統需要考量蒸汽壓力、凝結水排放、管線配置及保溫工程，因此在規劃時需要由專業工程人員進行整體設計。

自調控電熱帶

自調控電熱帶會依照周圍溫度變化調整輸出功率，當環境溫度降低時增加加熱效果，溫度升高時則降低輸出。

這種方式可以降低過熱風險，並具有較好的能源管理彈性。

四、管線熱追蹤工程包含哪些工作？

完整的管線熱追蹤工程並非單純將電熱帶纏繞在管線上，而是需要經過需求確認、熱負荷計算、設備選型、施工與測試等階段。

第一階段：確認製程需求

首先必須了解管線輸送的是什麼介質，以及製程需要維持的最低溫度與操作溫度。

同時還需要確認管線材質、管徑、長度、環境溫度與保溫條件。

第二階段：熱負荷計算

工程人員會依照管線尺寸、環境條件與溫度要求計算熱損失，再決定需要多少加熱功率。

如果加熱功率不足，可能無法達到所需溫度；如果功率過高，則可能造成能源浪費或過熱問題。

第三階段：選擇加熱設備

依照計算結果選擇適合的電熱帶、電熱線或蒸汽熱追蹤設備。

同時也需要考慮是否存在腐蝕、高溫、潮濕或危險區域等特殊環境。

第四階段：溫度控制

熱追蹤系統通常需要搭配溫度感測器與控制器。

透過溫度感測器持續取得管線溫度，再將訊號傳送到控制設備，讓系統依據設定值自動控制加熱。

在這個階段，各類儀表設備就扮演非常重要的角色，包括溫度感測器、溫度控制器、訊號轉換設備與監控系統等。

第五階段：管線保溫

熱追蹤完成後，通常還需要搭配保溫材料。

如果只有加熱而沒有良好的保溫，熱能容易散失，導致系統需要長時間運轉，增加能源消耗。

因此，「熱追蹤＋保溫」通常需要被視為一套完整的工程。

第六階段：測試與驗收

工程完成後，需要進行絕緣測試、溫度測試、控制功能測試與警報功能測試。

確認熱追蹤系統可以按照設計需求正常運作後，才能正式投入使用。

五、熱追蹤系統如何搭配儀表設備？

現代工業自動化程度越來越高，熱追蹤系統也不再只是獨立運作的加熱設備，而是可以與工廠既有的控制系統整合。

例如透過溫度感測器即時取得管線溫度，再將資料傳輸至控制盤或中央監控系統。當溫度低於設定值時，自動啟動加熱；當溫度達到設定值後，再降低或停止加熱。

除了溫度控制設備之外，工業現場通常還會整合流量、壓力、液位、氣體濃度與水質等不同測量設備。

因此，熱追蹤系統可以與各種儀表設備形成完整的製程監控架構。

六、熱追蹤與氣體偵測設備的關聯

在化工、石化、能源與特殊製程工廠中，管線周圍可能存在可燃性或有害性氣體，因此除了熱追蹤之外，也可能需要配置氣體偵測設備。

氣體偵測設備主要用於監測環境中的特定氣體濃度，當偵測值超過設定標準時，可以發出警報，協助現場人員及時處理異常。

在具有危險區域的工業環境中，熱追蹤系統的設備選型也必須考量防爆、防護等級與現場安全規範，不能只從加熱功率進行判斷。

因此，管線熱追蹤工程若應用於特殊工業環境，建議將溫度控制、安全監測與氣體偵測整體納入規劃。

七、半導體產業為什麼需要熱追蹤？

半導體製程對溫度、壓力、流量與化學物質控制都有相當高的要求，因此熱追蹤系統也是部分製程設備與管線的重要配套。

在半導體工廠中，某些特殊化學品或製程介質可能需要維持特定溫度，避免因為溫度變化而造成凝結、沉積或物性改變。

因此，半導體製程儀表需要具備高穩定度與精準控制能力，而熱追蹤系統則可以配合溫度感測與控制設備，維持管線及設備的適當溫度。

當熱追蹤、溫度控制與其他製程儀表整合後，可以協助提升整體製程穩定性。

八、液位傳送器也能應用於工業製程

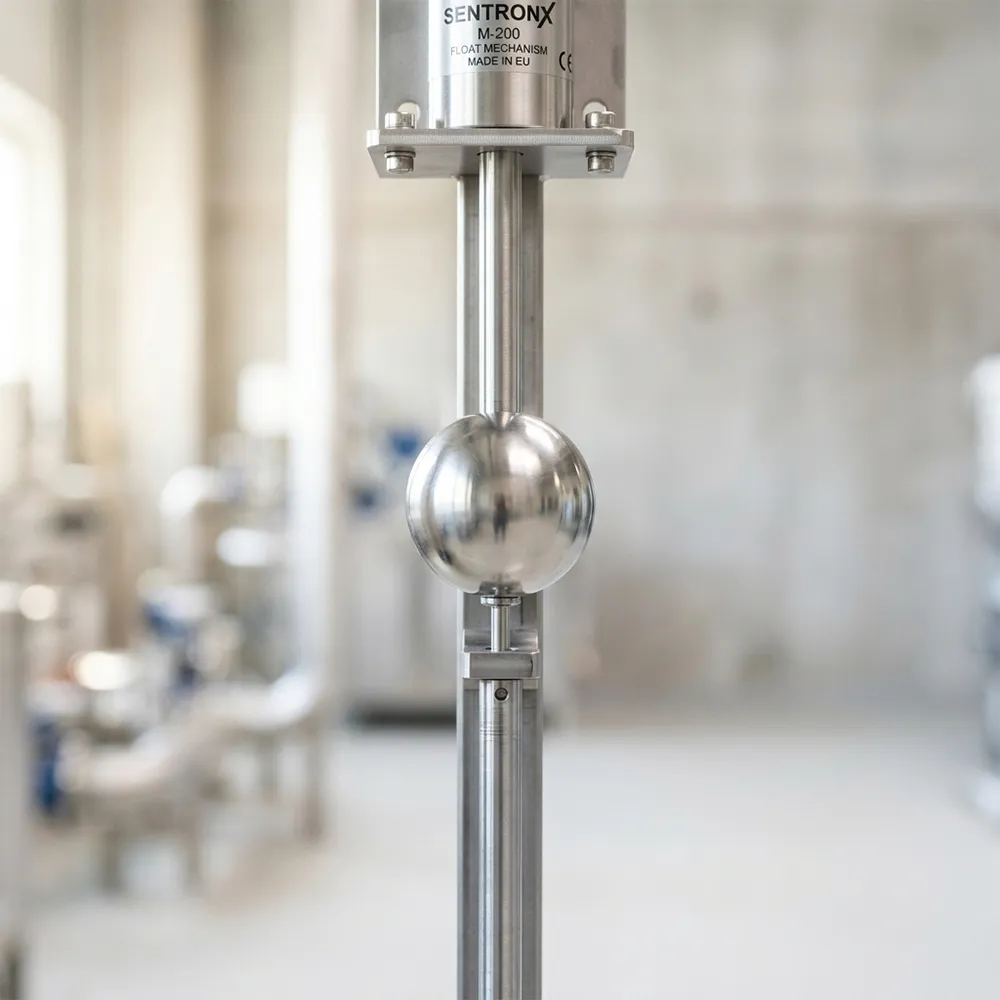

除了管線溫度之外，工業現場也經常需要監測儲槽或設備內部的液體高度，因此液位傳送器也是常見的工業測量設備。

液位傳送器可以將液體高度轉換成電氣訊號，再傳輸至控制系統進行監控。

例如在化學儲槽、製程槽、污水處理設備或工業水處理系統中，可以透過液位傳送器了解槽體內液位變化。

如果儲槽內的介質同樣具有溫度敏感性，則可以將液位監控與熱追蹤系統整合，形成更完整的製程控制架構。

九、熱追蹤系統與水質檢測設備

在水處理、工業用水、廢水處理與環境監測領域，除了管線溫度控制之外，也需要定期掌握水質狀況。

例如 pH 值、導電度、溶氧、濁度等，都可能是水處理流程的重要監測項目，因此現場可能配置不同類型的水質檢測設備。

當水質檢測設備、液位傳送器、流量計、溫度感測器與其他儀表設備整合後，可以建立更完整的自動化監控架構。

這也代表現代工業工程不應只單獨考慮某一項設備，而是應該從整體製程需求出發，規劃測量、控制、警報與安全系統。
